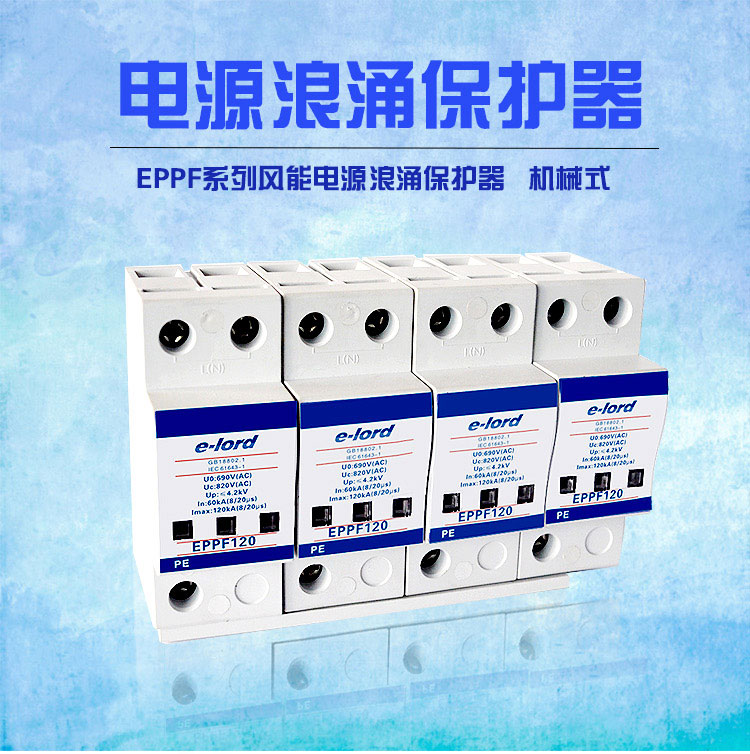

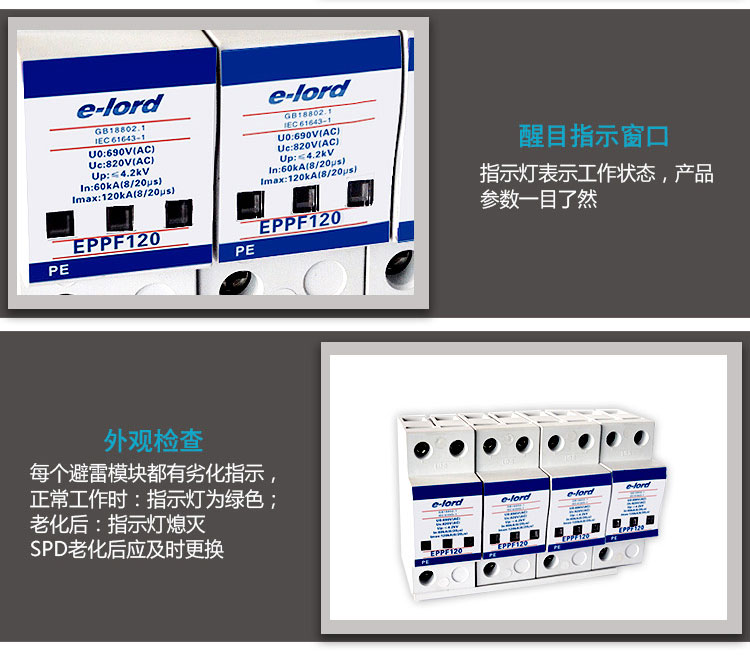

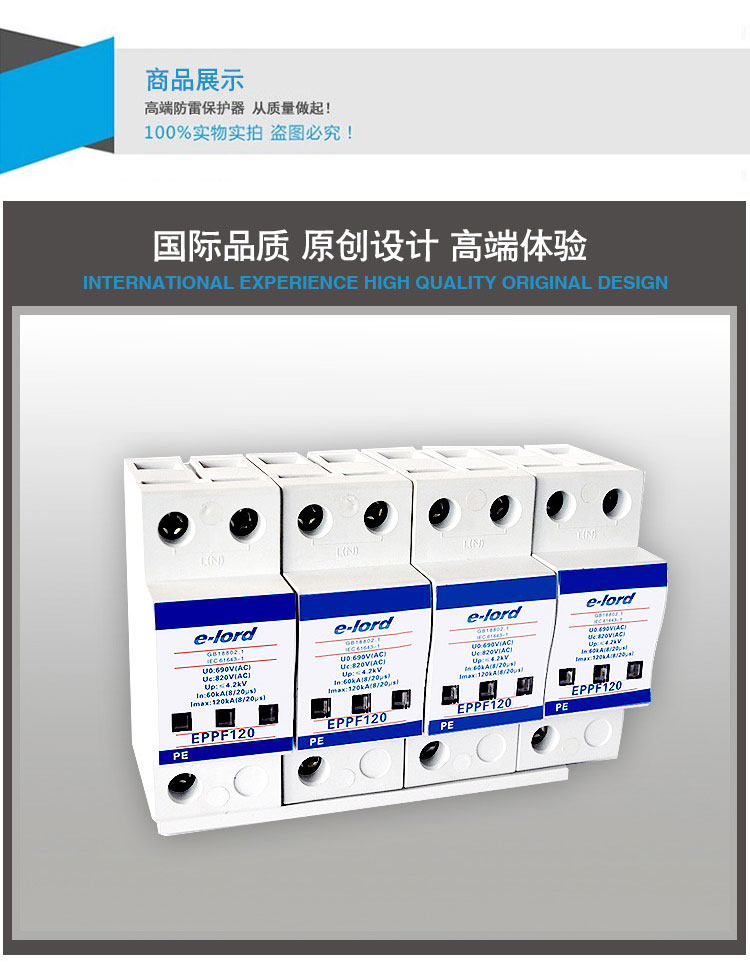

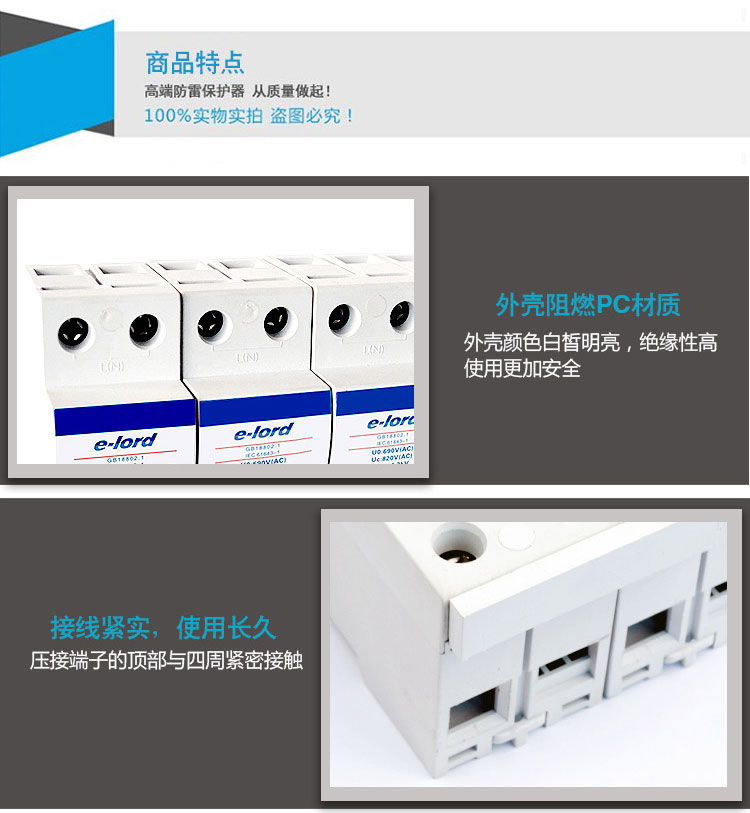

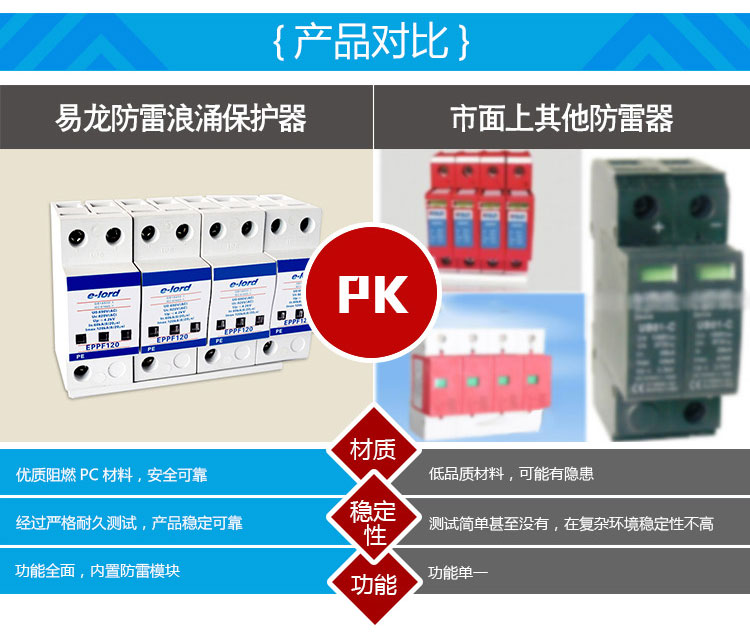

EPPF系列風能電源浪涌保護器
EPPF系列風能電源SPD是由多個單片式限壓單元組成，廣泛應用于風能690V交流發電系統中，對風能發電機，匯流箱、配電柜及送變器等系統配套設備進行雷電感應浪涌防護，能有效防止由雷電感應波和線路浪涌沖擊所造成的設備損壞，最大程度的保證了風能發電系統的穩定性和可靠性，保護風能發電系統穩定可靠地運行。
| 型號 | EPPF40 | EPPF80 | EPPF120 |
| 端口類型 | 一端口 | 一端口 | 一端口 |
| SPD類型 | 限壓型 | 限壓型 | 限壓型 |
| 額定工作電壓 | 69VAC | 69VAC | 69VAC |
| 最大持續運行電壓Uc | 820VAC | 820VAC | 820VAC |
| 標稱放電電流In | 20KA(8/20μs) | 40KA(8/20μs) | 60KA(8/20μs) |
| 最大沖擊電流Imax | 40KA(8/20μs) | 80KA(8/20μs) | 120KA(8/20μs) |
| 電壓保護水平up | ≤3.0KV | ≤3.8kv | ≤4.2kv |
| 連接導線 | 6~35mm2 | 6~35mm2 | 6~35mm2 |
| 安裝方式 | 35mm標準導軌安裝 |
| 工作環境條件 | 溫度范圍：-40℃-+70℃；濕度范圍：≤90%RH； |
| 外殼防護等級 | IP20 |
| 外殼材料 | 符合UL94V-0標準 |
| 技術標準 | IEC61643-1：1998 GB18802.1-2011 GA173-2002 |

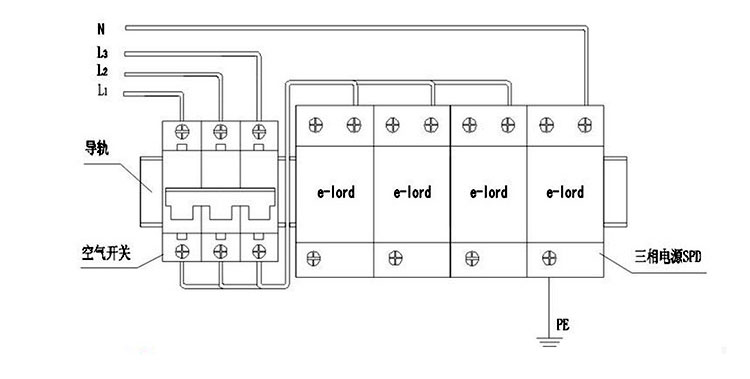

SPD與設備的接線方式
| 安裝使用條件 | 安裝注意事項 |
1． 已有可靠接地系統，在配電柜（避雷器安裝處）的接地樁 （條）上進行接地電阻的測定，電阻應符合相關規范要求。（或 滿足國家、部級標準）。 2． 配電柜中應留有安裝避雷器的空間，水平寬度為18×4（72） mm，上下寬度為大于150mm（考慮接線的方便），前后為大于 100mm，同時應有長為大于72mm的Ω型導軌，以固定避雷器。 3． 配套的配電柜應滿足國家相關產品標準。 注：L為電源相線；N為電源零線；PE為地線。 1． 相線用6-25mm2紅色/綠色/黃色導線連接； 零線用6-25mm2黑色導線連接； 地線用16-35mm2黃綠色導線連接。 2． 為防止短路，在避雷器的上端應安裝相應的，曲線C的空氣開 關。 | 應檢查空氣開關已經合閘導通，以保證避雷器處于運行狀態； 本產品只適用于室內使用； 不要在雷雨天安裝。 |
