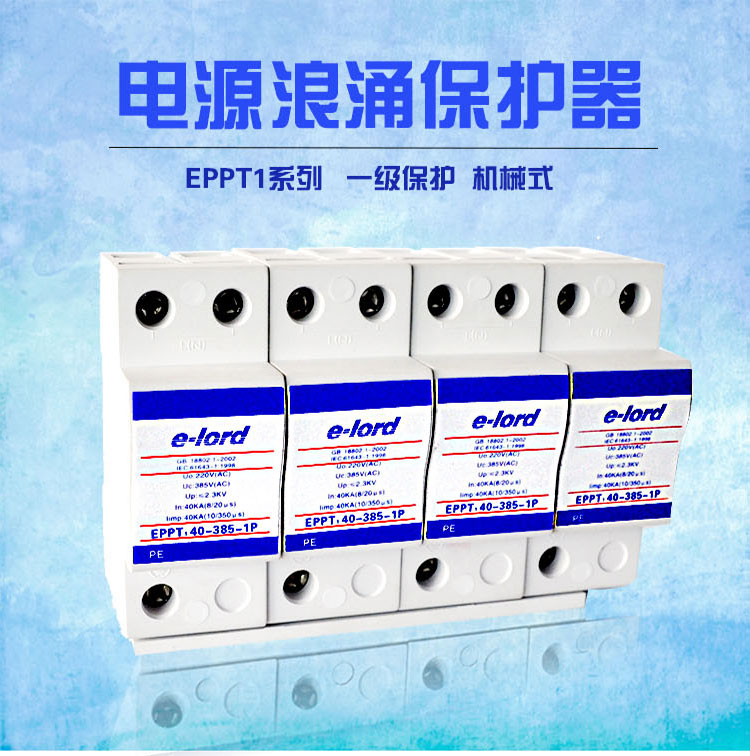

EPPT1系列高能電源避雷器
是由多個單片式火花間隙或多個高能限壓芯片組成，適用于T1分類試驗，用于首級防護場合，防止雷擊過電壓或雷電波侵入對交流用電設備的破壞。
EPPT1系列高能電源避雷器接線簡便，安裝方便，安全可靠。開關型具有功能強大的“面放電火花間隙”雷電流泄放能力高，且具備續流抑制功能，可滿足高可靠高穩定系統的要求。
| 單相 | EPPT1-40-385-2P | EPPT1-15-385-2P |
| 三相 | EPPT1-40-385-4P | EPPT1-15-385-4P |
| 端口類型 | 一端口 | 一端口 |
| SPD類型 | 開關型 | B+C復合型 |
| SPD實驗類別 | T1 | T1 |
| 電源系統 | TT/TN/IT | TT/TN/IT |
| 最大持續運行電壓Uc | 385VAC | 385VAC |
| 沖擊電流 | 40KA(10/350μm) | 15KA(10/350μm) |
| 電壓保護水平 | 2.3KV | 1.5KV |
| 過流電路裝置 | 內置 | 內置 |
| 尺寸 | 144mmx95mmx67mm(T) 72mmx95mmx67mm(S) |
| 遙信報警 | 常開/常閉觸點端子（可選） |
| 連接導線 | 16-35mm2 |
| 安裝方式 | 35mm標準導軌安裝 |
| 工作環境條件 | 溫度范圍：-40℃~+70℃；濕度范圍：30%~85%（25℃） |
| 外殼防護等級 | IP20 |

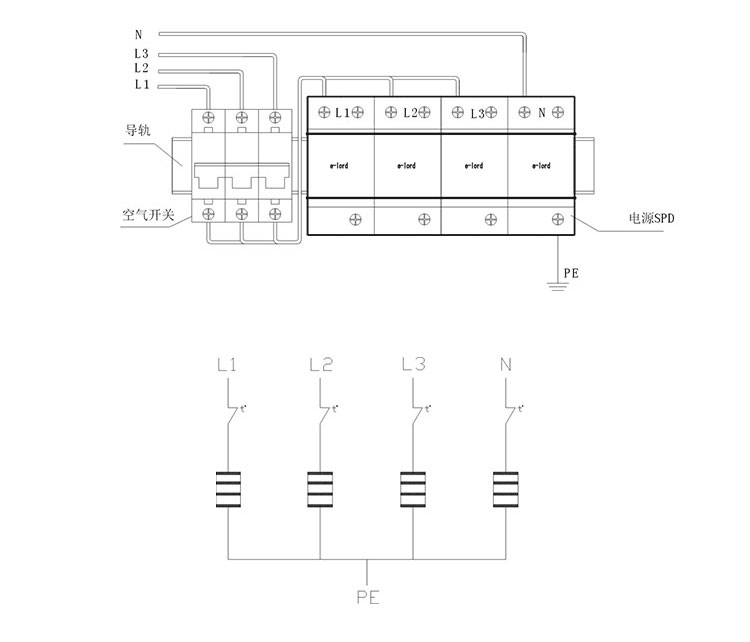

SPD與設備的接線方式
| 安裝使用條件 | 安裝注意事項 |
1． 已有可靠接地系統，在配電柜（避雷器安裝處）的接地樁 （條）上進行接地電阻的測定，電阻應符合相關規范要求。（或 滿足國家、部級標準）。 2． 配電柜中應留有安裝避雷器的空間，水平寬度為18×4（72） mm，上下寬度為大于150mm（考慮接線的方便），前后為大于 100mm，同時應有長為大于72mm的Ω型導軌，以固定避雷器。 3． 配套的配電柜應滿足國家相關產品標準。 注：L為電源相線；N為電源零線；PE為地線。 1． 相線用6-25mm2紅色/綠色/黃色導線連接； 零線用6-25mm2黑色導線連接； 地線用16-35mm2黃綠色導線連接。 2． 為防止短路，在避雷器的上端應安裝相應的，曲線C的空氣開 關。 | 1.應檢查空氣開關已經合閘導通，以保證避雷器處于運行狀態； 2.本產品只適用于室內使用； 3.不要在雷雨天安裝。 |
